E-Catalog > 995 Miki Pulley Centaflex Centamax > Centaflex - Centamax Coupling

PAGE VIEW : 5,696

Product Information :

Name :
Centaflex - Centamax Coupling
Category :
  1. เครื่องจักร, อุปกรณ์เกี่ยวกับเครื่องจักร, เครื่องมือกล
Sub - Category :
  1. 995 Miki Pulley Centaflex Centamax
Brand :
Centa, Miki Pulley
Model :
CF-A, CF-H, CF-X, CF-B & CF-B-H, CM
Product Type :
  1. เครื่องมือ, เครื่องจักรและอุปกรณ์
  2. วัตถุดิบ
  3. สินค้า, ผลิตภัณฑ์
Short Description :
Centaflex Coupling คัปปลิ้งยาง คัปปลิ้งพลาสติก ยอดฮิต คุณภาพระดับ high end ลดแรงกระแทก ดูดซับแรงสั่นสะเทือนก็เด่น ยืดหยุ่นสูง รองรับการเยื้องศูนย์ก็ดี โครงสร้างง่ายๆ บำรุงรักษาสบายๆ ใช้งานไปได้นานๆ อีกหนึ่งผลิตภัณฑ์คุณภาพจาก NITCO

Product Detail :







Centaflex Coupling เป็นคัปปลิ้ง หรือ ข้อต่อเพลาชนิดหนึ่ง ที่ใช้ยางหรือพลาสติกในการส่งกำลัง คุณสมบัติความยืดหยุ่นอันเป็นเลิศของ Element ยางหรือพลาสติก ของ Centaflex Coupling นี้จะช่วยลดหรือดูดซับแรงกระแทกและแรงสั่นทะเทือนได้อย่างดีเยี่ยม

จุดเด่นของ Centaflex Coupling คือ ความยืดหยุ่นสูง เสียงเงียบ บำรุงรักษาง่าย (เพราะไม่ต้องมีการหล่อลื่น) โครงสร้างไม่ซับซ้อน และ อายุการใช้งานยาวนาน

ตัวขับเคลื่อน: เครื่องยนต์, มอเตอร์

ลักษณะงาน: เครื่องจักรสำหรับงานก่อสร้าง, เครื่องจักรสำหรับงานเกษตร, เรือ, เครื่องกำเนิดไฟฟ้า, รถบรรทุก, เครื่องจักรอุตสาหกรรม, อุปกรณ์ทดลอง และ กังหัน


Centaflex: CF-A

วัสดุ Element: ยางธรรมชาติ

ลักษณะงาน: เครื่องจักรอุตสาหกรรมทั่วไป, เครื่องจักรสำหรับงานก่อสร้าง, เรือ

กำลังจะถูกส่งผ่านด้วยยางที่มีความยืดหยุ่นสูง ตัวยางมีคุณสมบัติอันยอดเยี่ยมในการดูดซับแรงสั่นสะเทือน แรงกระแทก และ เสียงรบกวนของเครื่องจักร ยางที่ยืดหยุ่นนี้ ดีไซน์มาในรูปลักษณ์หลายเหลี่ยม ผ่านกระบวนการ vulcanizing adhesion ทำให้ยางเกิดการเชื่อมโยงระหว่างโครงสร้างโมเลกุล เกิดเป็นโครงสร้างตาข่ายสามมิติ พร้อมด้วยการใส่ aluminum insert ไว้ที่ปลาย ตัวยางเชื่อมติดด้วยสลัก ในแนวรัศมี และ แนวแกน จากศูนย์กลาง เพื่อให้การส่งกำลังผ่านเนื้อยางเป็นไปอย่างมีประสิทธิภาพ สลักตามแนวรัศมีจะช่วยให้ตัว Centaflex CF-A นี้ติดตั้งเข้าไปได้อย่างสมบูรณ์ ส่งผ่านกำลัง ดูดซับแรงสั่นสะเทือนและแรงกระแทกได้อย่างไร้ที่ติ

คุณลักษณะของ Centaflex CF-A

- มีความทนทานสูง ดูดซับ แรงสั่นสะเทือนและแรงกระแทกได้ดี: ด้วยยางทนความร้อน และ โครงสร้างตัวยางแบบก่อนบีบอัด ช่วยให้ Centaflex CF-A มีความทนทาน ดูดซับแรงสั่นสะเทือน แรงกระแทกได้ดีเยี่ยม เสียงรบกวนจากเครื่องจักรก็จะลดน้อยลงด้วย

- ติดตั้งได้ 2 วิธี: วิธีแรก คือ วิธี O0 กล่าวคือ ยึดตัวยางเข้ากับเพลาให้แน่นด้วยสลักในแนวแกน ส่วนอีกวิธี คือ วิธี S0 กล่าวคือ การสวมใส่เข้าไปในแนวแกน โดยทั้ง 2 วิธีนั้น สามารถตั้งศูนย์กลางได้ง่าย ให้เลือกวิธีที่สะดวกในการติดตั้ง ถอดออก และ ง่ายต่อการบำรุงรักษา

- สั่งทำความยาวได้ตามต้องการ: ความยาวสามารถสั่งได้ สำหรับ ชนิด OG (ความเร็วต่ำ) และ OZ (ความเร็วสูง)




Centaflex: CF-H



วัสดุ Element: โพลีเอสเตอร์ เรซิน



ลักษณะงาน: เครื่องจักรสำหรับงานก่อสร้าง



แรงในการเคลื่อนที่จะถูกส่งผ่านโดยโพลีเอสเตอร์ เรซินซึ่งมีคุณสมบัติความยืดหยุ่นเหมือนยาง Centaflex CF-H สามารถดูดซับ แรงกระแทกและแรงสั่นสะเทือน อีกทั้ง ทนทานต่อ ความร้อน ความเย็น น้ำมัน ได้ดีเยี่ยม และ เหนือชั้นกว่า ยางธรรมชาติ Centaflex CF-H ติดตั้ง ถอดออก ได้อย่างง่ายดาย เพียงขยับในแนวแกน  สะดวกเป็นอย่างยิ่งในการซ่อมบำรุง



คุณลักษณะของ Centaflex CF-H



- เหมาะกับทุกสภาวะแวดล้อม: นอกจากจะสามารถดูดซับแรงสั่นสะเทือนและแรงกระแทกได้ดีแล้ว ยังทนทานต่อความเย็น ความร้อน น้ำมัน ใช้งานในสภาวะแวดล้อมที่เลวร้ายได้เป็นอย่างดี



- ความทนทานสูง: สามารถสั่งทำ clamping hub ที่เหมาะสม เพื่อให้การยึดศูนย์กลางเข้ากับเพลาเป็นไปได้อย่างสมบูรณ์ ลดการสึกกร่อน อายุการใช้งานยาวนาน



- บำรุงรักษาสะดวก: Centaflex CF-H ติดตั้ง ถอดออก ได้อย่างง่ายดาย เพียงขยับในแนวแกน  สะดวกเป็นอย่างยิ่งในการซ่อมบำรุง




Centaflex: CF-X



วัสดุ Element: ไนล่อน เรซิน



ลักษณะงาน: เครื่องจักรอุตสาหกรรม, เครื่องพิมพ์



Centaflex CF-X เลือกสรรไนล่อน เรซิน คุณภาพสูง มาเป็นวัสดุในการรับแรง ด้วยดีไซน์เฉพาะ ในด้านโครงสร้าง และวัสดุรับแรงของ Centaflex CF-X  คัปปลิ้งชนิดนี้จึงมีความแข็งแกร่งตามแนวแรงบิด อีกทั้งมีความยืดหยุ่นที่ยอดเยี่ยมตามแนวโค้งและแนวแกน และ ไม่มี backlash อีกด้วย Centaflex CF-X มีโครงสร้างที่ไม่ซับซ้อน อันประกอบด้วย element, cylindrical hub, flange hub และ bolt ที่ช่วยยึด CF-X ให้แน่น ส่งผ่านกำลังได้อย่างเที่ยงตรงและแม่นยำ



คุณลักษณะของ Centaflex CF-X



- ค่า torsional stiffness และ strength สูง: Centaflex CF-X เป็นคัปปลิ้งพลาสติก/ยาง ที่มีค่า torsional stiffness สูงมาก อีกทั้ง ไม่มี backlash ภายใต้สภาวะการทำงานที่มีความเร็วคงที่อีกด้วย CF-X ดูดซับ แรงสั่นสะเทือนและแรงกระแทก ในขณะเดียวกัน ก็ทำหน้าที่ส่งผ่านกำลังอย่างเที่ยงตรงและแม่นยำ



- สั่งทำความยาวได้ตามต้องการ: Centaflex CF-X ชนิด OG สามารถสั่งทำความยาวได้ และ สามารถถอดออกได้โดยไม่ต้องเคลื่อนเครื่องจักร



- มี hub 2 ชนิดให้เลือก: Cylindrical hub และ flange hub พร้อมด้วย key, set screw หรือ clamp




Centaflex: CF-B & CF-B-H



วัสดุ Element: พอลิยูรีเทน เรซิน & โพลีเอสเตอร์ เรซิน



ลักษณะงาน: เครื่องจักรอุตสาหกรรม, เครื่องกำเนิดไฟฟ้า



เนื่องด้วย Centaflex CF-B ใช้ พอลิยูรีเทน เรซิน ที่มีความยืดหยุ่นสูงเป็นวัสดุรับแรง การดูดซับแรงสั่นสะเทือนและแรงกระแทกระหว่างการส่งผ่านกำลังจึงเป็นไปได้อย่างดีเยี่ยม และ เสียงรบกวนก็ถูกลดทอนไปด้วยเช่นกัน element ของ CF-B นั้น จะถูกประกบด้วย hub  ด้วยโครงสร้างที่ง่ายและกะทัดรัดนี้ การติดตั้ง ถอดออก รวมถึง การซ่อมบำรุง จึงสามารถทำได้อย่างสบายและสะดวกเป็นที่สุด



คุณลักษณะของ Centaflex CF-B



- ดูดซับแรงสั่นสะเทือน/แรงกระแทก ได้ดีเยี่ยม: Centaflex CF-B สามารถดูดซับแรงสั่นสะเทือนและแรงกระแทก ได้ดีเยี่ยม อีกทั้งลดเสียงรบกวนจากเครื่องจักรด้วย



- บำรุงรักษาง่าย: Centaflex CF-B นั้น จะถูกประกบด้วย hub  ด้วยโครงสร้างที่ง่ายและกะทัดรัดนี้ การติดตั้ง ถอดออก รวมถึง การซ่อมบำรุง จึงสามารถทำได้อย่างสบายและสะดวกเป็นที่สุด



- มี element 2 แบบ: Element ของ CF-B จะเป็น พอลิยูรีเทน เรซิน เน้นความยืดหยุ่นสูง การส่งผ่านกำลังราบรื่น ส่วน element ของ CF-B-H จะเป็น โพลีเอสเตอร์ เรซิน ซึ่งมีค่า torsional stiffness สูงกว่า พอลิยูรีเทน เรซิน 2 เท่า ทนต่อความร้อนและความเย็นได้ดีเยี่ยม







Centaflex: CM



วัสดุ Element: ยางธรรมชาติ



ลักษณะงาน: เรือ, เครื่องจักรสำหรับงานก่อสร้าง



Centaflex CM เป็นคัปปลิ้งยาง ความยืดหยุ่นสูง ดูดซับแรงสั่นสะเทือนและแรงกระแทกได้ดี สำหรับใช้ในการส่งกำลังในเครื่องยนต์ มีความอ่อนนุ่มในแนวโค้ง และช่วยไม่ให้เกิดการสั่นพ้องอันเนื่องมาจากแรงสั่นสะเทือนตามแนวแรงบิดได้ Centaflex CM โดดเด่นในเรื่องความบาง ไม่เปลืองพื้นที่ติดตั้ง ติดตั้ง ถอดออก ได้อย่างง่ายดาย เพียงขยับในแนวแกน  สะดวกเป็นอย่างยิ่งในการซ่อมบำรุง



คุณลักษณะของ Centaflex CM



- ดูดซับแรงสั่นสะเทือน/แรงกระแทก ได้ดีเยี่ยม: Centaflex CM อ่อนตัวได้มากตามแนวแรงบิด และ สามารถดูดซับแรงสั่นสะเทือนและแรงกระแทก ได้ดีเยี่ยม



- ติดตั้งและถอดออกได้ง่าย: ติดตั้ง ถอดออก ได้อย่างง่ายดาย เพียงขยับในแนวแกน  CM คัปปลิ้ง สามารถยึดเข้ากับล้อตุนกำลังของเครื่องยนต์ได้โดยตรง ตามาตรฐาน SAE J620



- มีความทนทานดีเยี่ยม: มียาง 2 แบบ ที่มี ค่าความแข็ง และค่าแรงบิดที่ต่างกันให้เลือกได้ ทนทานสูง ไม่ต้องการการบำรุงรักษา







อีกหนึ่งผลิตภัณฑ์คุณภาพจาก NITCO









Centaflex Couplings use rubber or plastic in their power transmission elements. They reduce or absorb shock and vibration using the elasticity of those transmission elements. Their advantages include high flexibility, low noise, easy maintenance (because they do not require lubrication), simple construction and long service life.

Driver: Engines, induction motors

Application: Construction machinery, agricultural machinery, ships, generators, special rolling stock, machine tools, testing machinery and wind turbine generator

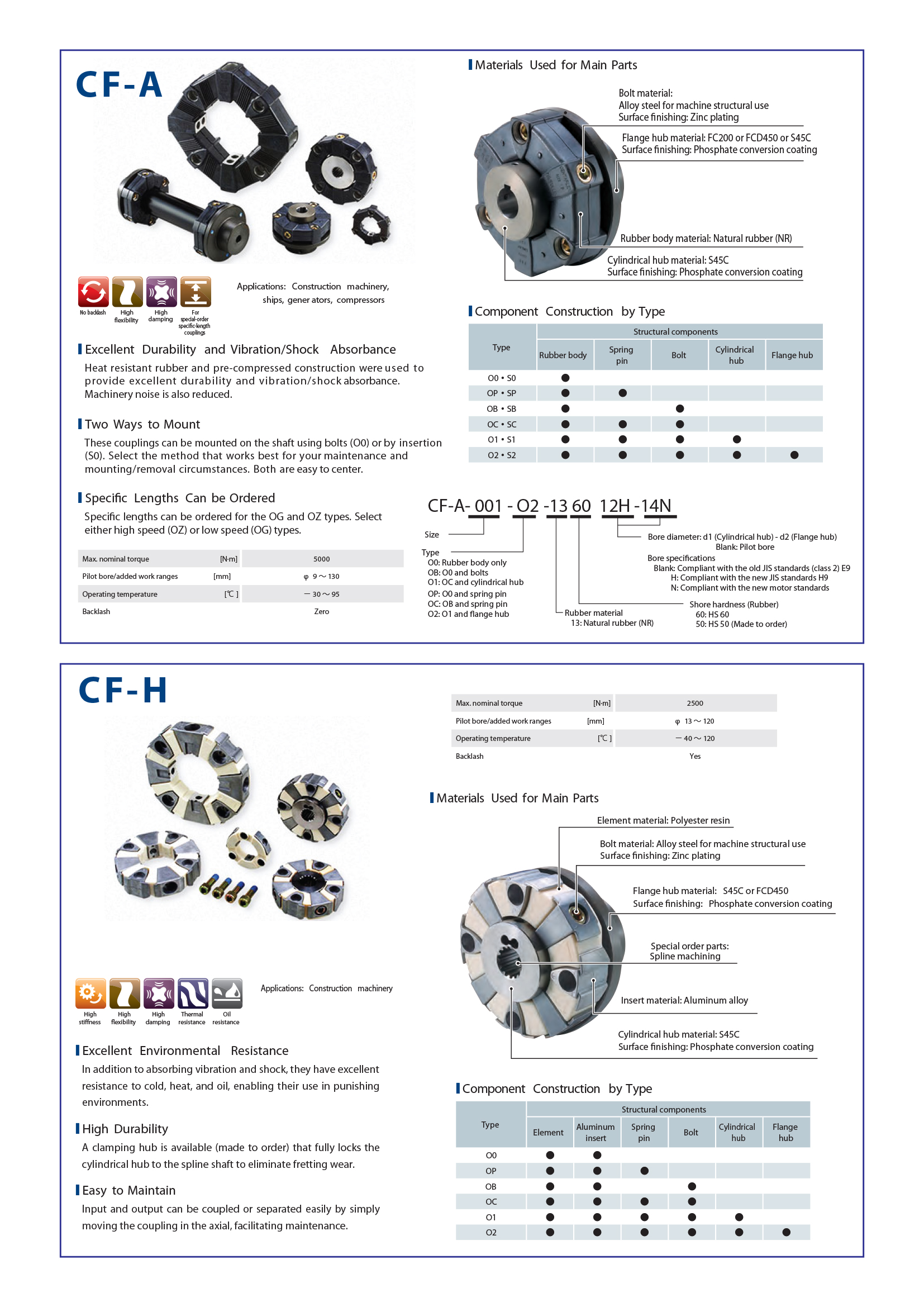

Centaflex: CF-A

Element material: Natural rubber based

Main applications: General industrial machinery, construction machinery, ships

Power is transmitted by highly elastic rubber. Rubber is excellent at absorbing vibration and shock and also reduces machinery noise. The rubber components of the elastic body are constructed of polygonal rubber with aluminum inserts inserted into their tips. Each is formed by rigid vulcanizing adhesion. These rubber bodies are coupled by bolts in the radial and axial directions of the cylindrical hub and flange hub so that power is transmitted via the rubber body. The bolt coupling in the radial direction is particularly has a pre-compressed construction and enables power transmission that is excellent in flexibility and absorption of vibration and shock.

Centaflex CF-A features

- Excellent durability and vibration/shock absorbance: Heat resistance rubber and pre-compressed construction were used to provide excellent durability and vibration/shock absorbance. Machinery noise is also reduced.

- Two ways to mount: CF-A coupling can be mounted on the shaft using bolts (O0) or by insertion (S0). Select the method that works best for your maintenance and mounting/removal circumstances. Both are easy to center.

- Specific lengths can be ordered: Specific lengths can be ordered for the OG and OZ types. Select either high speed (OZ) or low speed (OG) types.




Centaflex: CF-H



Element material: Polyester resin



Main application: Construction machinery



Motive power is transmitted by polyester resin that has the elastic force of rubber. These models boast excellent vibration and shock absorption while achieving resistance to heat, cold and oil not shown by natural rubber. They can also easily engage or isolate input/output simply by moving in the axial direction, facilitating maintenance.



Centaflex CF-H features



- Excellent environmental resistance: In addition to absorbing vibration and shock, they have excellent resistance to cold, heat and oil, enabling their use in punishing environments.



- High durability: A clamping hub is available (made to order) that fully locks the cylindrical hub to the spline shaft to eliminate fretting wear.



- Easy to maintain: Input and output can be coupled or separated easily by simply moving the coupling in the axial, facilitating maintenance.

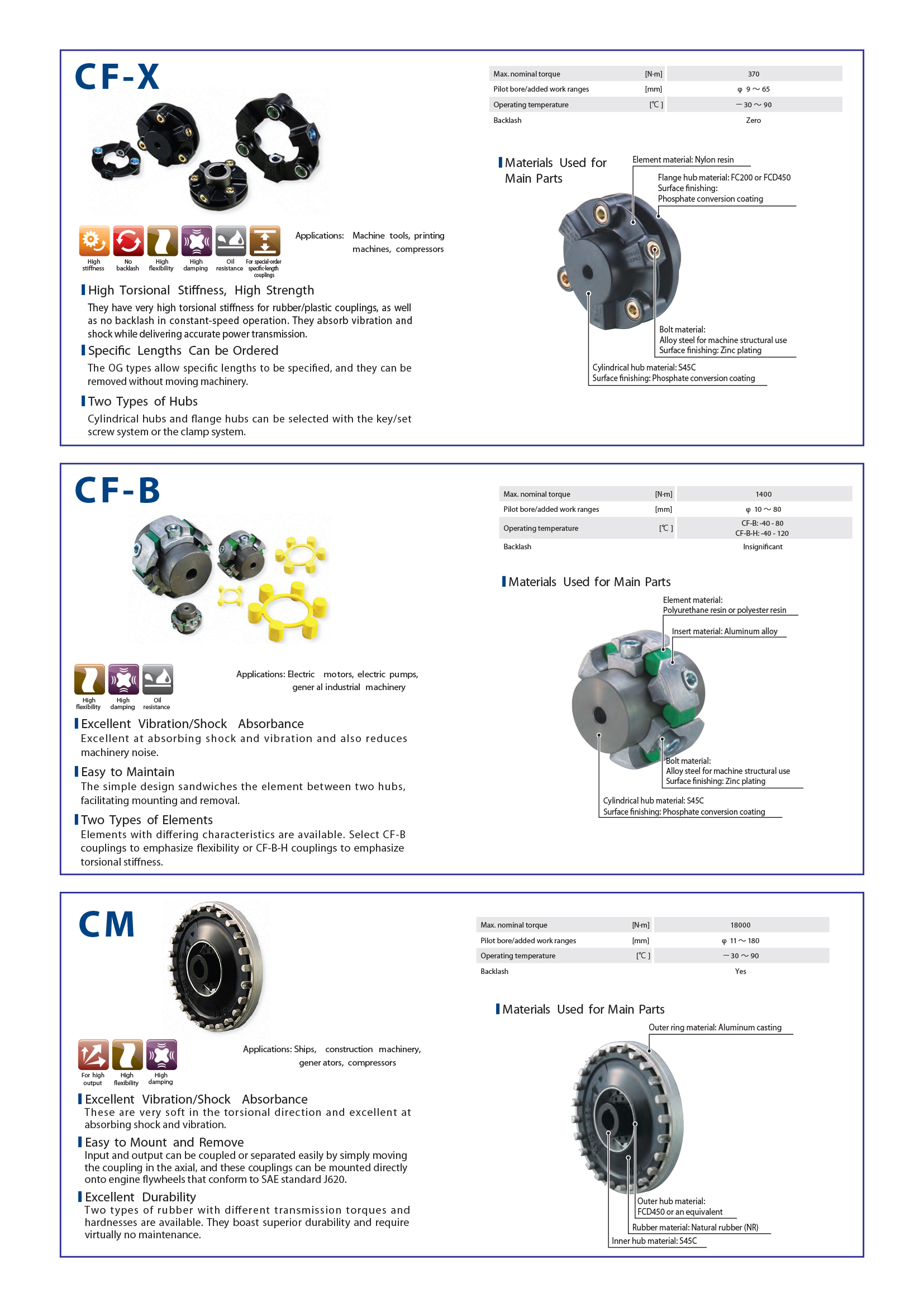

Centaflex: CF-X



Element material: Nylon resin



Main applications: Machine tools, printing machinery



Centaflex CF-X uses high-quality nylon resin for the buffer material. This construction and element material mean they are rigid in the torsional direction, have excellent flexibility in the bending and axial direction, and have no backlash. They absorb vibration and shock while delivering accurate power transmission. These models have a simple construction comprised of element (buffer material), cylindrical hub, flange hub and a bolt for locking the element in place.



Centaflex CF-X features



- High torsional stiffness, high strength: They have very high torsional stiffness for rubber/plastic couplings, as well as no backlash in constant-speed operation. They absorb vibration and shock while delivering accurate power transmission.



- Specific lengths can be ordered: The OG types allow specific lengths to be specified, and they can be removed without moving machinery.



- Two types of hubs: Cylindrical hubs and flange hubs can be selected with the key/set screw system or the clamp system.







Centaflex: CF-B & CF-B-H



Element material: Polyurethane resin & Polyester resin



Main applications: General industrial machinery, generators



Since a highly elastic resin (polyurethane/polyester) is used as the buffer material of the element, vibration and shock absorption during power transmission is excellent and noise is also reduced. The construction is a compact and simple design that sandwiches the element between two hubs, so mounting and removal is easy, facilitating maintenance of the device as a whole.



Centaflex CF-B features



- Excellent vibration/shock absorbance: Excellent at absorbing shock and vibration and also reduces machinery noise.



- Easy to maintain: The simple design sandwiches the element between two hubs, facilitating mounting and removal.



- Two types of elements:  Elements with differing characteristics are available. Select CF-B couplings to emphasize flexibility or CF-B-H couplings to emphasize torsional stiffness.



CF-B: Polyurethane resin used for elements. These can transmit power smoothly even when the two shafts get off center.



CF-B-H: Polyester resin used for elements. These have double the torsional stiffness of polyurethane resins. They excel in resisting heat and cold.







Centaflex: CM



Element material: Natural rubber based



Main applications: Ships, construction machinery



Centaflex CM is coupling for engines that transmits power using highly elastic rubber and are excellent at absorbing vibration and shock. They are very soft in the bending direction, and are able to escape the resonance point caused by torsional vibration at or below engine low idle. Being short in the axial direction, they do not require space and can easily engage or isolate input/output simply by moving in the axial direction, facilitating maintenance.



Centaflex CM features



- Excellent vibration/shock absorbance: CM couplings are very soft in the torsional direction and excellent at absorbing shock and vibration.



- Easy to mount and remove: Input and output can be coupled or separated easily by simply moving the coupling in the axial, and these couplings can be mounted directly onto engine flywheels that conform to SAE standard J620.



- Excellent durability: Two types of rubber with different transmission torques and hardnesses are available. They boast superior durability and require virtually no maintenance.







Carefully select for you by NITCO
